单面连接单角钢，钢材强度f×0.85

为什么单面连接单角钢除弦杆为单角钢节点板同侧外，单角钢腹杆连接节点板时，钢材强度f×0.85。

单面连接单角钢，腹杆、弦杆同侧的时候，无偏心，强度f不折减。

 “单面连接的偏心会让钢材‘用不出全力’，所以得打个折”，再区分弦杆和腹杆的不同情况

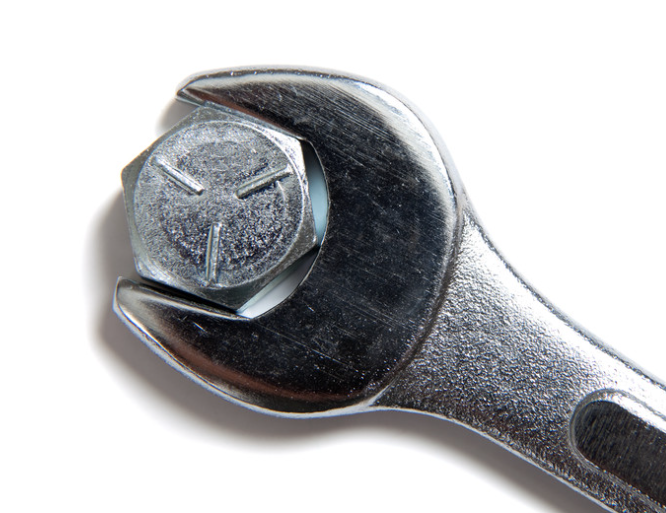

如果你正对着螺丝中间拧，扳手能稳稳发力，螺丝容易拧动（相当于 “双面连接”，钢材强度 100% 发挥）；

但如果只能偏移出来对着螺丝拧，扳手不仅要拧，还会被 “掰歪”，手上的力一部分要对抗歪斜，实际用到拧螺丝上的力就变少了 —— 钢材受力时也是这个道理。

单角钢 “单面连接” 的问题：偏心让钢材 “分心”

单角钢只有一条边焊在节点板上（不是两条边对称焊），受力时会出现 “偏心”：

理想状态下，钢材只受拉 / 受压，能发挥全部强度（用 f 表示）；

但实际中，偏心会让角钢额外产生 “拧劲”（扭矩）和 “弯劲”（弯矩），相当于钢材既要承担主要的拉力 / 压力，还要 “分心” 对抗这些额外的力。

这会导致钢材内部应力分布不均匀，有的地方应力过大，整体能承受的力自然比理想状态小。

为什么腹杆要乘 0.85？—— 偏心太明显，必须 “打折”

腹杆是桁架中间斜着或竖着的杆，它的受力方向和连接方式决定了：

单面连接时，腹杆的偏心效应特别突出；

大量试验和实际案例发现，这种情况下钢材实际能安全发挥的强度，大概是理想值的 85%。

所以规范规定用 “f×0.85”，相当于给钢材强度打了 85 折，避免因高估强度导致断裂。

为什么同侧的弦杆不用打折？—— 偏心被 “抵消” 了

弦杆是桁架上下边缘的主杆，它的连接有个特点：

所有单角钢弦杆都焊在节点板的同一侧（比如都焊在节点板的上方）。

多个弦杆在同侧连接时，它们的受力方向比较一致，偏心方向也相同，相当于 “一群人往同一个方向用力”，互相之间的偏心效应被抵消了很多（类似多人并排推箱子，比单人推更稳，不容易歪）；

这时钢材的偏心影响很小，几乎能发挥全部强度，所以不用打折，直接按 f 算。

单面连接的单角钢，因为 “偏心” 会让钢材强度打折扣：

腹杆（中间斜 / 竖杆）：偏心明显，强度按 85% 算（f×0.85）；

同侧弦杆（边缘主杆）：偏心被抵消，强度按 100% 算（f）。
