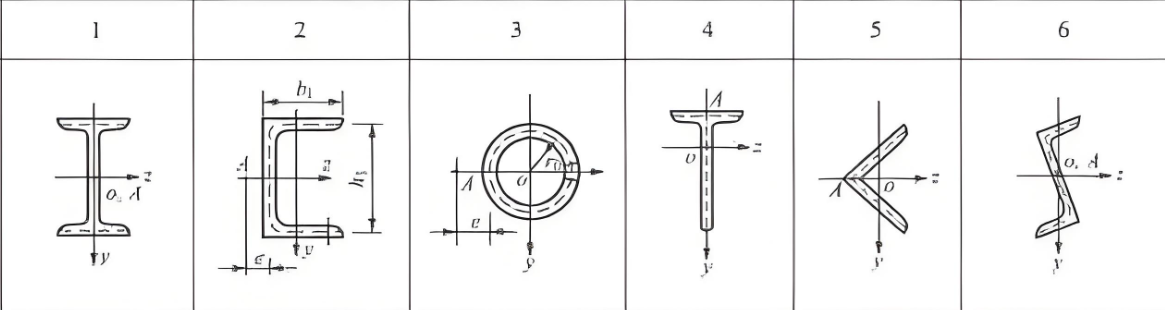

常用截面的剪力中心

T 形截面的剪力中心在翼缘板和腹板中心线的交点处。

因为 T 形截面是单轴对称截面，其剪力中心位于对称轴上。而对于 T 形截面来说，翼缘和腹板的剪应力合力均通过翼缘板和腹板中心线的交点，所以该交点就是 T 形截面的剪力中心。

双轴对称截面：如工字形、圆形、正方形等双轴对称截面，剪力中心与截面形心重合。因为双轴对称截面在受力时，剪力流关于两条对称轴是对称分布的，其合力必然通过形心，所以剪力中心就是形心。

点对称截面：如 Z 形截面，它是点对称截面，其剪力中心也与截面形心重合。这是由于点对称的特性使得剪力流的分布关于对称点具有对称性，从而合力通过形心。

单轴对称截面：例如 T 形、L 形、槽形等单轴对称截面，剪力中心在对称轴上。因为单轴对称截面的剪力流分布关于对称轴是对称的，所以合力必然在对称轴上。

单角钢截面（L 形）：只有一条对称轴（角平分线），剪力中心在这条对称轴上，但不在角钢的两个肢之间，而是在角钢外侧的延长线上（比如∠50×5 的角钢，剪力中心在角平分线向外 5~10mm 的位置，完全脱离截面本身）；

槽形截面（U 形）：单轴对称（对称轴是槽口的中线），剪力中心在这条对称轴上，但不在腹板或翼缘上，而是在槽口的外侧（比如普通槽钢 [10，剪力中心在槽口外约 1.5cm 处，悬空在截面外部]）。

为啥会这样？

因为这类截面的剪应力合力，需要在对称轴上找一个 “平衡点” 才能避免扭转 —— 这个平衡点刚好落在截面边界之外。
