把结构想象成 “会晃动的物体”，反应谱曲线就是记录这个物体在不同 “震动周期” 下，晃动时的加速度、速度、位移最大值的关系图。

反应谱曲线的本质

假设用一个 “晃动源”（比如地震）去摇不同的物体：

有的物体 “偏硬”（比如小桌子，晃动快、周期短）；

有的物体 “偏软”（比如大吊灯，晃动慢、周期长）。

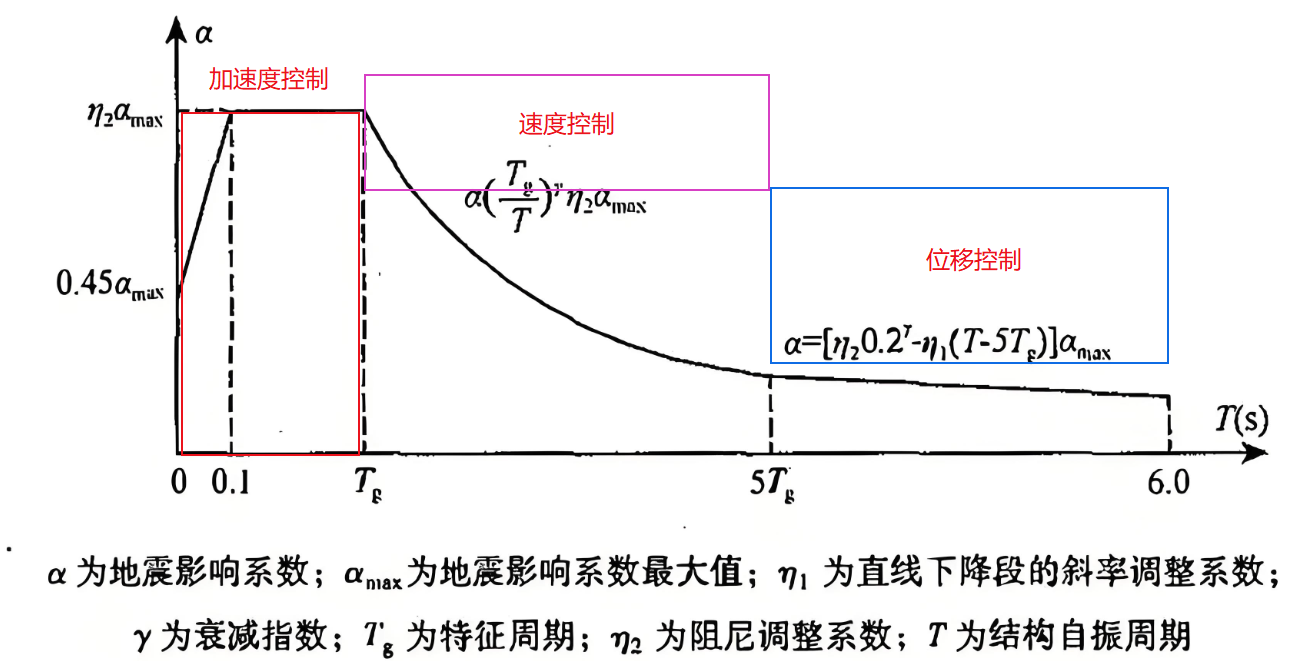

反应谱曲线的横轴是物体的晃动周期（周期越长，晃动越慢）

纵轴是对应周期下的最大加速度、速度或位移。

在不同周期范围里，某一种物理量速度、速度或位移更 “突出”。

1. 加速度段（短周期范围）

对应场景：周期很短（比如小于 0.5 秒），物体晃动极快（像小钢球、刚性小构件）。

特点：此时物体的运动以 “快速震动” 为主，惯性力很大，最大加速度是主要关注点。

就像快速摇晃一杯水，水会剧烈震荡，溅出来的力量（加速度）很大，但杯子本身没晃出多远（位移小）。

工程意义：短周期结构（如低矮建筑、烟囱）怕加速度过大导致构件被 “震裂”，所以这段曲线重点看加速度。

2. 速度段（中周期范围）

对应场景：周期中等（比如 0.5-2 秒），物体晃动速度适中（像普通房屋、中型结构）。

特点：此时物体晃动速度（单位时间移动距离）成为关键，加速度和位移影响相对均衡。

就像人在原地左右摇摆，速度不快不慢，但 “晃得有劲儿”，既不会像小钢球那样震得猛，也不会像大吊灯那样晃得远，但持续的速度会让结构逐渐受损。

工程意义：中等周期结构（如多层建筑）的破坏往往和 “晃动速度” 相关，速度过大可能导致构件连接松动、材料疲劳。

3. 位移段（长周期范围）

对应场景：周期很长（比如大于 2 秒），物体晃动很慢（像大跨度桥梁、高层建筑顶部）。

特点：此时物体的运动以 “缓慢摆动” 为主，最大位移（晃出去的距离）是主要关注点。

就像悬挂的大摆钟，摆动很慢，但摆幅很大，容易撞到旁边的物体。比如地震时高层建筑会像鞭子一样 “甩动”，顶部晃出去的距离（位移）如果太大，可能撞到底部结构或相邻建筑。

工程意义：长周期结构怕位移过大导致结构变形超过极限（比如墙体开裂、梁柱折断），所以这段曲线重点看位移。

三个控制段的核心区别：

简单说：短周期看 “震得多猛”（加速度），中周期看 “晃得多快”（速度），长周期看 “晃得多远”（位移），三者共同构成了反应谱曲线，帮工程师判断不同结构在地震中的风险来自哪里。
