无效翼墙

定义：根据《高层建筑混凝土结构技术规程》等相关规范，当剪力墙的翼墙长度小于翼墙厚度的 3 倍或端柱截面边长小于 2 倍墙厚时，属于无效翼墙。

无效翼墙相对于一字形截面墙，不能有效提高剪力墙墙肢的稳定性，也难以分担墙肢的轴压力。

假设剪力墙的翼墙厚度为 b，翼墙长度为L，当 L<3b 时，就属于无效翼墙。

例如，翼墙厚度 b 为 200mm，若翼墙长度 L 小于 600mm，那它就是无效翼墙。

从平面上看，就好像是剪力墙旁边伸出了一个很短的 “小尾巴”，这个 “小尾巴” 对剪力墙整体性能的提升作用不大。

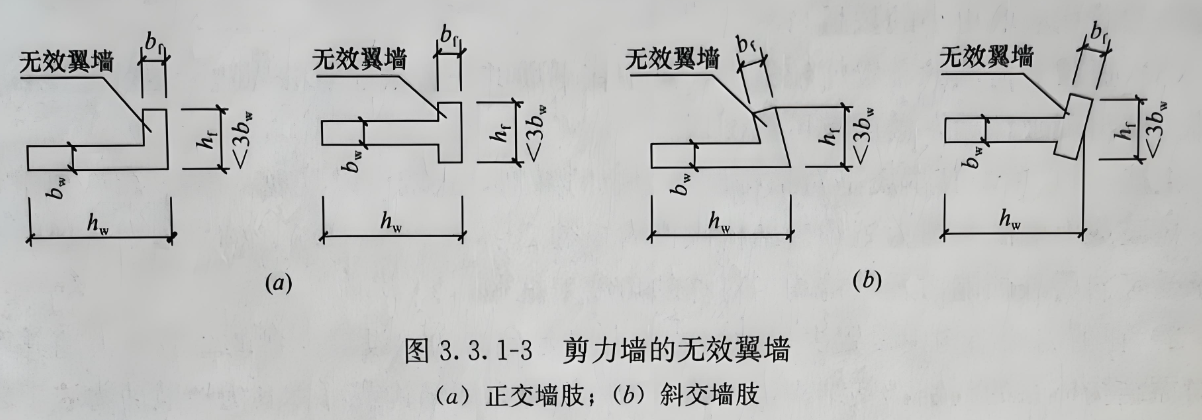

上面的图和规范有点不同，规范要求翼墙的全长小于翼墙厚度的3倍

剪力墙

定义：剪力墙又称抗风墙、抗震墙或结构墙，是房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载（重力）的墙体，防止结构剪切（受剪）破坏，一般用钢筋混凝土做成。

在建筑平面图中，剪力墙通常用粗实线或涂黑的方式表示。

从外观上看，它就像一面普通的墙，但实际上它承担着重要的结构作用。

例如，在高层住宅中，电梯井、楼梯间周围的墙很多都是剪力墙，它们就像建筑的 “脊梁”，支撑着整个建筑的稳定，抵抗着风或地震等水平力的冲击。
