扭矩图的正负号判别、绘制方法

“扭矩” 的本质 —— 它是构件（比如一根杆）受到扭转作用时，内部产生的 “抵抗扭断的力”。

扭矩图则是把杆上每个位置的扭矩大小和正负画成图，一眼看清哪里扭矩最大、哪里最小，就像给杆做一张 “扭转受力体检表”。

第一步：先明确两个基础 ——“扭矩正负” 和 “外力偶”

画扭矩图前，得先分清两个关键概念，不然后续会乱：

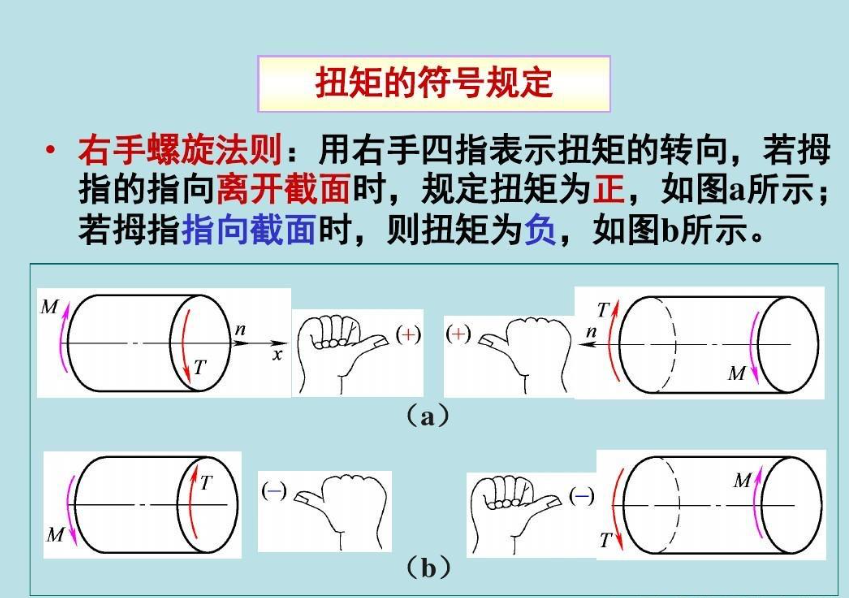

1. 扭矩的 “正负”：用 “右手螺旋法则” 简单判断

不用死记公式，记住一个动作：

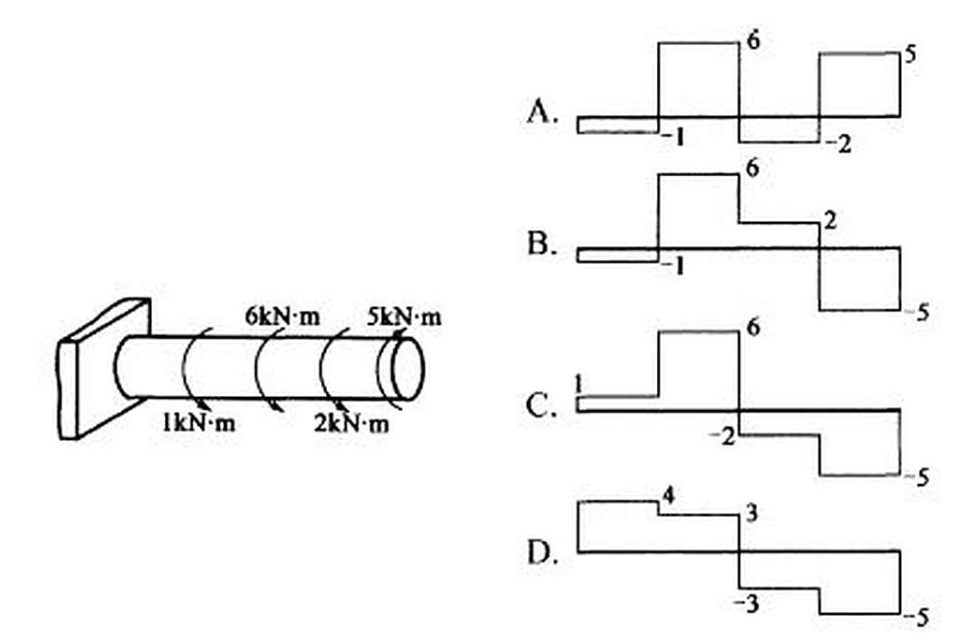

答案选D

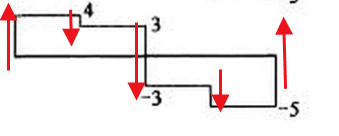

绘制扭矩图要根据扭矩的位置进行分段，先力矩平衡分析得到左端的力矩向上，然后按力矩的方向绘制下图中的剪头，连线后就得到整个杆件的扭矩图。

箭头方向和上面的扭矩方向相同，大小就是扭矩的值，轴线上方为正，下方为负。
