排水单元雨污分流改造，设计规定

1、 平面设计图删除无关内容，以防施工单位误解，不是新建的管道都改为8号色。

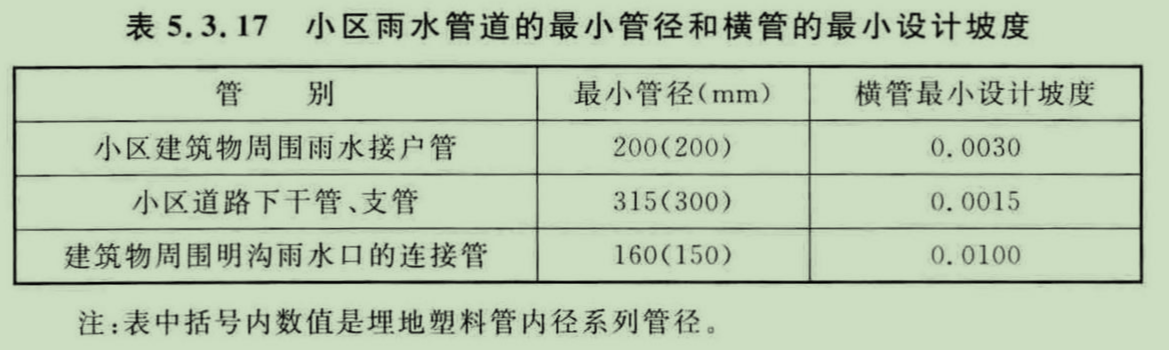

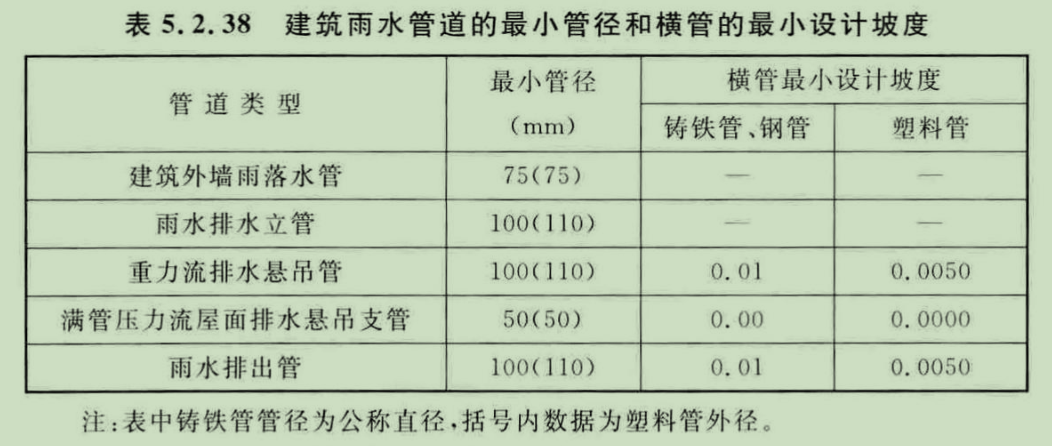

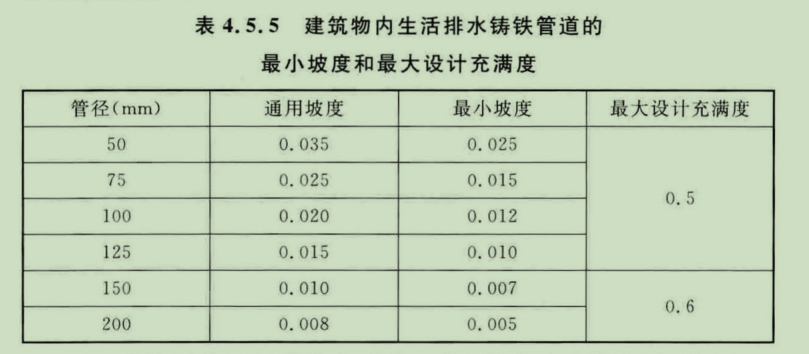

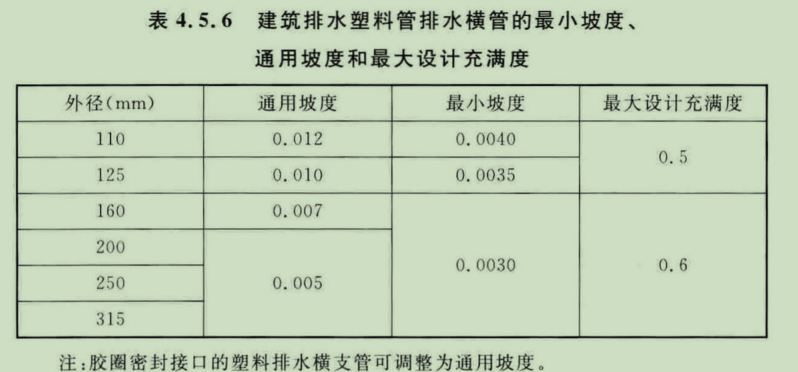

2、 图面的坡度用千分比，DN100的管道无需标注坡度，且100的坡度都是错的，要达到0.012。

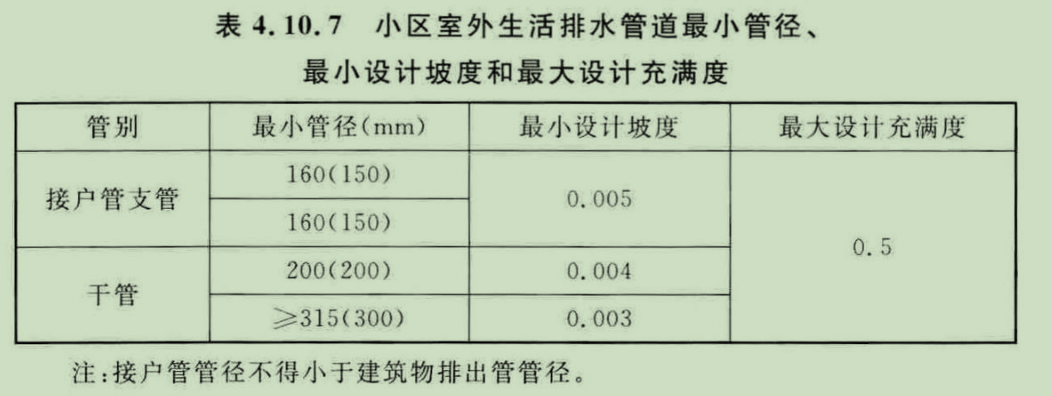

3、 200的管道最小坡度千分之4。

4、 现状为DN160的管，用DN110去承接不合适，改为160。

5、 埋深全部纠正过来，起端满足现状管接入及覆土要求即可，300的管道坡度千分之3。

6、 井的规格运用太乱了，一会1200×1100的，一会1400×1100的，一会450塑料井。

7、检查井大小，雨污水管径≤DN300，用450塑料检查井；DN400-DN600采用630塑料检查井；DN800采用钢筋混凝土检查井。

8、雨污水管优先考虑HDPE管，DN800雨水管采用II级钢筋混凝土管。

9、小区市政接户井或者接驳井采用1000钢筋混凝土检查井，检查井存在很多接驳主管，设置1000沉泥井，当采用一段很长管道，每间隔50米设一个1000沉泥井；

10、雨水口采用混凝土，尺寸680×380。

11、脱节、错口、破裂、变形、渗漏、起伏——全部开挖换管；超过15米的，考虑更换6米，并设检查井2座。

12、沉积、结垢、浮渣——管道清淤

13、障碍物、树根、异物缺陷——清除修复。

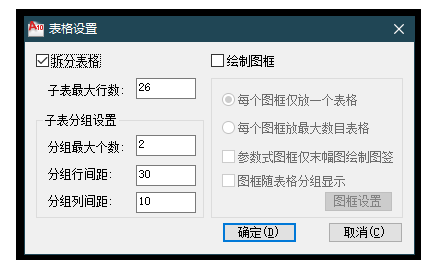

优先设置出图比例，在CAD下方

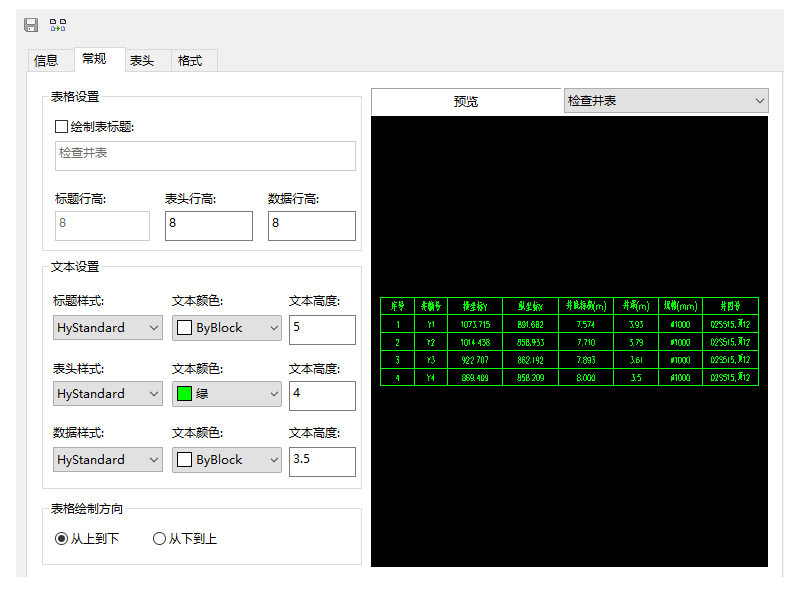

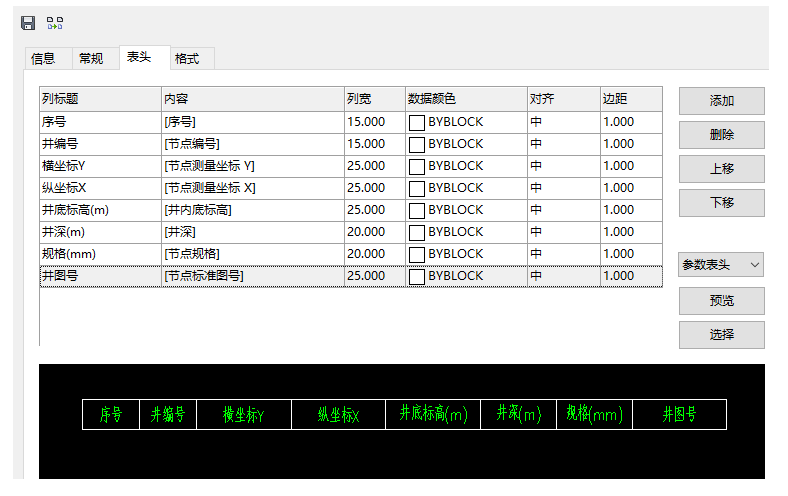

塑料、钢筋混凝土 检查井及图集号：

%%c450  建筑小区塑料排水检查井 08SS523,页21

%%c630  建筑小区塑料排水检查井 08SS523,页21

%%c1000  钢筋混凝土及砖砌排水检查井  20S515,页29
